关于水环真空泵构成-探索你不知道的事【非耀】
返回列表 来源: 发布日期: 2020.09.23

水环真空泵是一种粗真空泵,它所能获得的及限压力。水环真空泵也可用作压缩机,属于低压的压缩机。水环真空泵被应用于在石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业部门。水环真空泵构成是一般由电机、泵体、机械密封、叶轮、圆盘、阀片、挡板、汽蚀保护管、泵盖组成。

水环真空泵构成

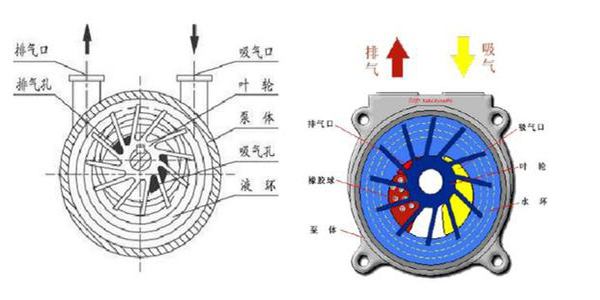

水环真空泵构成图


介绍了水环真空泵构成,我们不妨再来了解一下,借助这些水环真空泵构成,如何做到水环真空泵运行。当叶轮旋转时,进入水环真空泵泵体的水就被叶轮抛向四周,借助离心力的作用,水形成了一个与泵腔形成封闭的水环。水环的上部内表面恰好与叶轮轮毂相切,水环的下部内表面刚好与叶片顶端接触。此时,叶轮轮毂与水环之间形成了一个月牙形空间,而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点,那么叶轮在旋转前180°时,小腔的容积逐渐由小变大,压强不断的降低,且与吸排气盘上的吸气口相通,当小腔空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽的气体不断地被抽进小腔,此时正处于吸气过程。当吸气完成时与吸气口隔绝,小腔的容积正逐渐减小,压力不断地变大,此时正处于压缩过程,当压缩的气体提前达到排气压力时,从辅助排气阀提前排气。在泵的连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到连续抽气的目的,也就是水环真空泵构成实现的工作原理。

水环真空泵构成

水环真空泵工作原理图


上述简单介绍水环真空泵构成及工作原理。非耀水环真空泵从事真空行业11年之久,目前已累积服务客户8000+,坚持科技创新,技术研发,为客户提供满意的真空方案,期待与您的合作。
