水环式真空泵的壳体内部形成一个圆柱体空间，叶轮偏心地装在这个空间内，同时在壳体两端面的半径处，2BE水环真空泵适当位置上分别开有吸气口和排气口，有吸气口和排气口设在叶轮的侧面，进行轴向吸气和排气。

非耀2BE水环式真空泵

2BE水环真空泵主要部件是叶轮和壳体，叶轮是由叶片和轮毂构成，叶片有径向平板式，也有向前（向叶轮旋转方向）弯式。壳体内部形成一个圆柱体空间，叶轮偏心地装在这个空间内，同时在壳体的适当位置上开设吸气口和排气口。吸气口和排气口开设在叶轮侧面壳体的气体分配器上，形成吸气和排气的轴向通道。

真空泵的壳体内充有适量工作水，带有若干前弯叶片的转子在泵体内旋转，由于受离心力的作用，水被甩向壳体圆柱表面形成一个运动的圆环，称其为水环。由于叶轮与壳体是偏心的，转子每转一周，转子上两个相邻叶片与水环间所形成的空间均会形成由小到大，又由大到小的周期性变化。

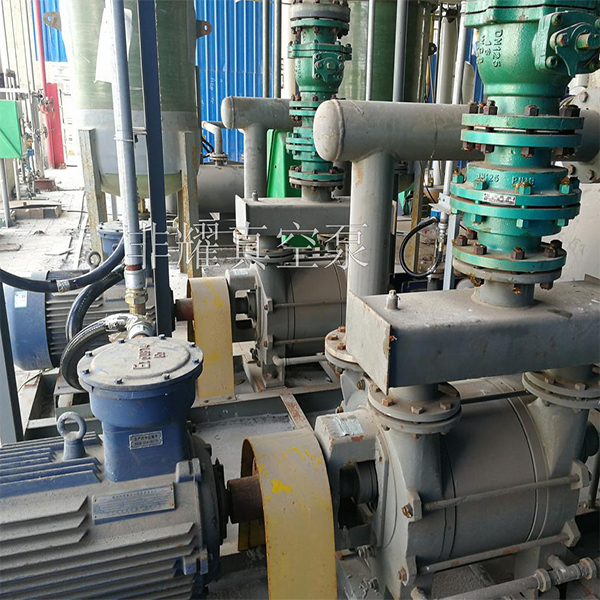

2BE1202水环真空泵闭环机组用在化工厂

当2BE水环真空泵泵腔空间处于由小到大的变化时，该空间产生真空，进气口便吸入气体。当空间由大变小时，该空间内的气体被压缩面产生压力，经排气门排出。由于转子是由若干叶片组成，每个相邻叶片与水环所构成的空间均处于不同的窖变化过程，所以当转子转动时，泵和吸气和排气均为一个连续不间断过程。泵在工作时，气体排出时同时会带出一部分工作水。为了保持水环恒定的径向厚度，在运行过程中必须连续向2BE水环真空泵泵内补水。
