2BE水环真空泵的结构说明,差距明显【非耀】
返回列表 来源: 发布日期: 2022.09.06

水环真空泵种类繁多,应用也非常的广泛。近期,有客户朋友咨询关于2BE水环真空泵结构相关的一些问题,接下跟随非耀真空泵厂家一起来了解一下关于它的结构说明。

2BE水环真空泵

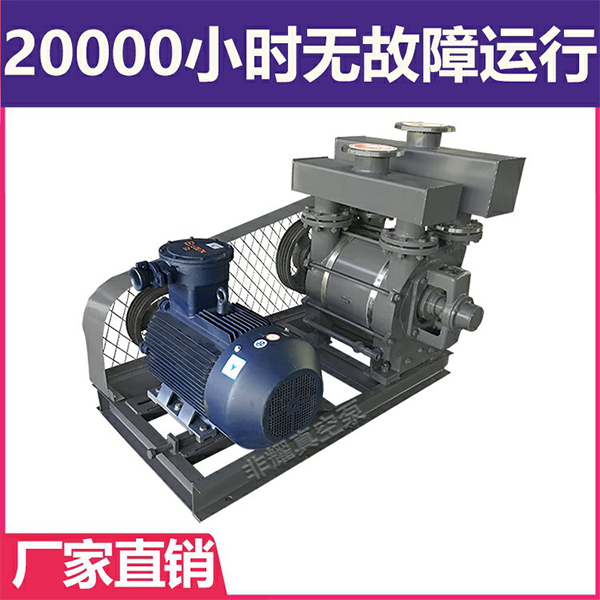

非耀2BE1水环真空泵

2BE水环真空泵两端面的总间隙由泵体和圆盘之间的垫来调整,叶轮与端盖上的圆盘之间的间隙由轴套或背帽推动叶轮来调整,2BE水环式真空泵由泵体、两个端盖、叶轮、轴等部件组成。进气管和排气管通过安装在端盖上的圆盘上的吸气孔和排气孔与泵腔相连,轴偏心地安装在泵体中,叶轮用平键固定在轴上。

2BE水环真空泵填料安装在两端盖内,密封不经由端盖中的小孔进入填料中,冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给,供水管可与气水分离器连在一起循环供水。

水环真空泵叶轮两端面与端盖圆盘的间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及压力。2BE水环式真空泵密封形式采用机械密封,机械密封安装在填料空腔里,填料省略。填料压盖换成机械密封压盖,其余结构相同。轴承由圆螺母固定在轴上。

2BE水环真空泵在端盖上安装有圆盘,圆盘上设有吸、排气孔和橡胶球阀。橡胶球阀的作用是当叶轮叶片间的气体压力达到排气压力时,在排气口以前就将气体排出,减少了因气体压力过大而消耗的功率,从而降低功率消耗。

2BE水环真空泵

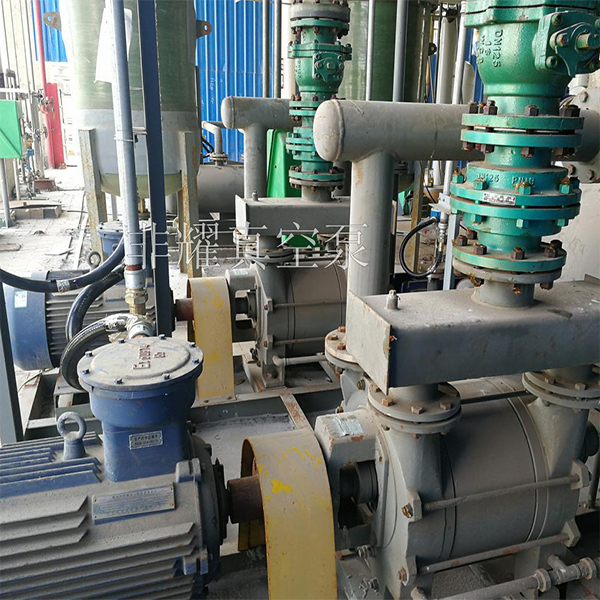

2BE1202水环真空泵闭环机组用在化工厂

非耀水环真空泵应用范围广泛,可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体,可以在较为恶劣的环境下工作,目前已被广泛的应用。
