无油螺杆真空泵作为一种无油无水真空泵，能够取代其它同类产品成为工业生产中的常用设备，具有良好的产品性能与优势，在各种环境工艺中表现出极高的稳定性。那么无油螺杆真空泵结构有什么特点呢？让我们一起来了解一下吧。

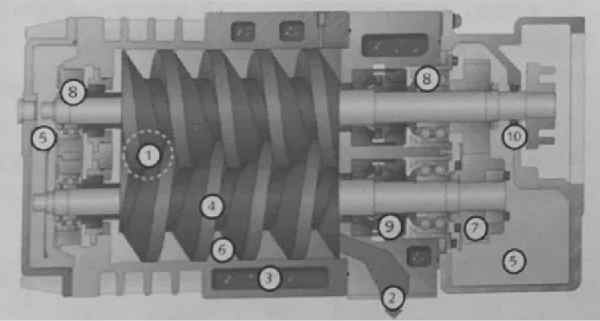

①进气口  ②排气口  ③冷却水腔  ④螺杆  ⑤油箱

⑥气体通道  ⑦同步齿轮  ⑧轴承  ⑨机械密封  ⑩骨架油封

无油螺杆真空泵是通过泵腔内一对作等速反向旋转螺杆的作用，吸入并排出被抽气体而形成高真空。无油螺杆真空泵结构如图所示，螺杆轮廓型线是由阿基米德螺旋线和摆线曲线及圆弧等构成。在螺杆旋转时，两个螺杆之间、螺杆和泵体之间都保持一定的间隙且互不接触，因而运转时泵的摩擦损失很小，摩擦消耗功率极小，且可以实现高转速运转，被抽气体被平顺地压送到排气口并排至泵外。无油螺杆真空泵与电机均为卧式结构，无油螺杆真空泵采用联轴器与电机直联，整机安装在同一机架上。有时为了减少无油螺杆真空泵的排气噪声，泵的排气口装有消音器。

无油螺杆真空泵结构特点就介绍到这里。非耀10年行业沉淀，产品应用至20余个领域，累计服务近300多家客户，具有专业的研发团队和售后服务团队。如果您想了解更多，欢迎联系我们，非耀真空泵竭诚为您服务。
