今日指南-水环真空泵结构解析【非耀】
返回列表 来源: 发布日期: 2020.10.22

水环真空泵结构是带有多叶片的转子即叶轮,偏心装在泵壳内。当叶轮旋转时,把工作液抛向泵壳并形成与泵壳同心的液环,液环同转子叶片形成了容积周期变化的旋转变容真空泵。当工作液体为水时,称水环真空泵。

水环真空泵结构

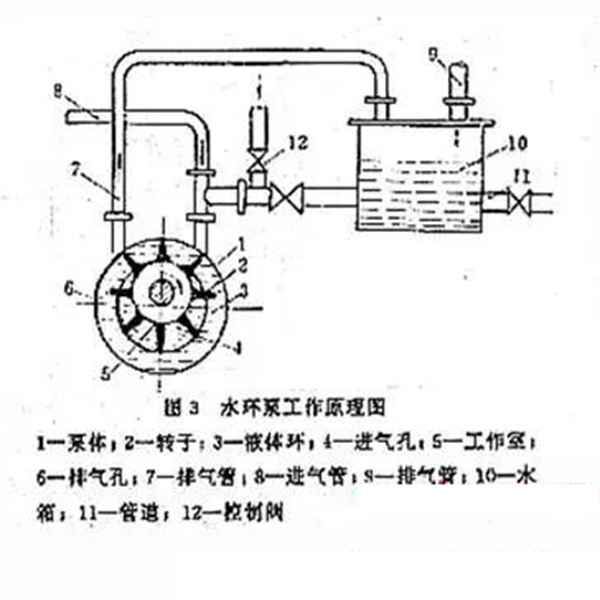

水环真空泵工作原理图


水环真空泵结构中的叶轮2在泵体1中旋转时形成了水环3和工作室5,水环与工作轮构成了月牙形空间。右边半个月牙形的容积由小变大,形成吸气室。左边的半个月牙形的容积由大变小,构成了压缩过程(相当于排气室)。被抽气体由进气管8和进气口4进入吸气室。叶轮进一步转动,使气体受压缩,经过排气口6和排气管7排出。排出的气体和水滴由排气管道7进入水箱10,此时气体由水中分离出来,气体经管道9排到空气中,水由水箱进入泵中,或经过管道11排到排水系统中。

水环真空泵结构

水环真空泵结构图


杭州非耀水环真空泵结构简单,占地面积小,易安装易维护,稳定运行20000小时无故障,使用寿命长达20年。源头厂家,15年行业经验,拥有17项专.利技术,全国设有6大售后服务公司,5分钟快速响应,48小时上门。免费提供真空解决方案。
