螺杆真空泵有什么结构特点?
返回列表 来源: 发布日期: 2020.06.05

LGB螺杆真空泵是一种可以抽真空的设备,它之所以能够取代其它同类产品成为工业生产中的常用设备,得益于其较好的产品性能与优势,在各种环境工艺中表现出极高的稳定性。那么LGB螺杆真空泵在结构上有什么特点呢?让我们一起来了解一下吧。

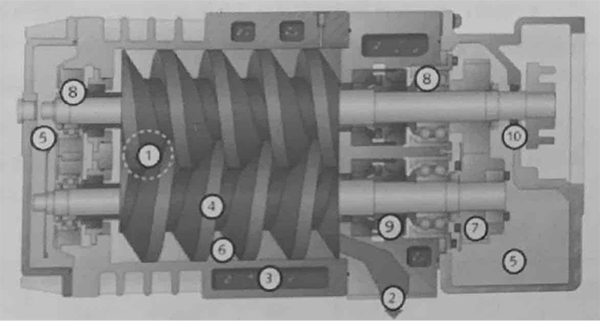

螺杆真空泵结构图

①进气口  ②排气口  ③冷却水腔  ④螺杆  ⑤油箱

⑥气体通道  ⑦同步齿轮  ⑧轴承  ⑨机械密封  ⑩骨架油封

螺杆真空泵是通过泵腔内一对作等速反向旋转螺杆的作用,吸入并排出被抽气体而形成高真空。泵的结构如图所示,螺杆轮廓型线是由阿基米德螺旋线和摆线曲线及圆弧等构成。在螺杆旋转时,二个螺杆之间、螺杆和泵体之间都保持 一定的间隙且互不接触,因而运转时泵的摩擦损失很小,摩擦消耗功率极小,且可以实现高转速运转,被抽气体被平顺地压送到排气口并排至泵外。通过泵二侧的密封机构确保齿轮箱内的润滑油无法进入泵的吸气腔内。泵与电机均为卧式结构,泵采用联轴器与电机直联,整机安装在同一机架上。为了减少泵的排气噪声,泵的排气口装有消音器。

螺杆真空泵,螺杆式真空泵,LGB螺杆真空泵,无油螺杆真空泵

LGB螺杆真空泵

构成泵的关键零部件有:

1.螺杆转子:泵的螺杆转子采用高性能球墨铸铁,经过严格的热处理以后,通过高精度数控机床加工,确保螺杆型线的高精度要求,螺杆加工精度是保证整机性能的关键。

2.同步齿轮:同步齿轮是螺杆真空泵的重要部件,同步齿轮除了给从动螺杆提供足够的扭矩外,还要保证二个反向旋转的螺杆的啮合面始终保持一定间隙且永不摩擦。齿轮表面经过高频淬火,由高精度磨齿机磨削抛光而成,这样保证泵在运行噪音小、温升低、运转平稳。

3.轴承:泵的固定端采用双列角接触球轴承,活动端采用具有高负载能力的滚柱轴承。这样可以保证泵运行时候的高转速、大负载,保证齿轮间和螺杆间的间隙外,还要使泵运行平稳、噪声更低、温升更小。

4.轴封:螺杆泵内部轴封采用的是双向唇型密封,可有效阻止介质的双向相互流动,保持介质不被污染。主动轴出轴处密封采用骨架油封密封。

5.油位视镜:齿轮箱油位正常高度是视镜窗的1/2高度。油位过低,齿轮、轴承会因为缺少适当的润滑油而受到损伤,最低油位不得低于视镜窗的1/4高度。

关于LGB螺杆真空泵的结构特点就介绍到这里。非耀10年行业沉淀,产品应用至20余个领域,累计服务近300多家客户,具有专业的研发团队和售后服务团队。如果您想了解更多,欢迎联系我们,非耀真空泵竭诚为您服务。
