水环真空泵机组水环真空泵常用管路的铺设方法【非耀】
返回列表 来源: 发布日期: 2023.02.04

真空泵机组常用管路及其附件的布置和常用管路铺设应当保证水环真空泵的使用和修理上的便利。铺设互相平行的管路时,应使用管道外壁相距0.4~0.5m,水环真空泵机组以便维修人员能无阻挡地拆装接头和配置支墩、拉杆等。管路上需要设置放水口,供放空管路之用。泵站内的水管不能直接埋于土中,视具体情况可以铺设于砖、混凝土或钢筋土德地沟中。

  水环真空泵机组

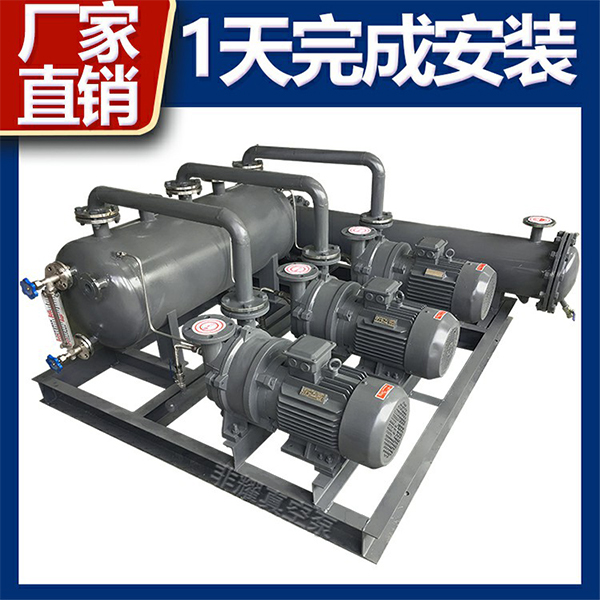

非耀2BW水环真空泵闭环机组

地沟中水环真空泵机组管路的铺设水环真空泵的吸、压水管路均铺设在地沟中,这种铺设形式使得泵房内比较整洁、交通方便。在管径小于500mm的地面式或半地下式泵站中采用较多。为减少吸水管路的水头失,也可以将吸水管铺设在地面上,压水管铺设在管沟中,压水管一侧作为泵房的主要通道,这种布置方式也较多见。在水环真空泵机组为数不多和管路不是很长的个别场合,直径大于500mm的水管也可以铺设于地沟中。为了便于安装和检修,地沟上应有活动盖板,管沟断面尺寸应符合下列要求:

水环真空泵机组

医院负压吸引用水环真空泵机组

1、从管壁到沟的顶盖距离应不小于100~200mm;

2、从沟底到下管壁的距离不应小于350mm;

3、直径在200mm以下的水管应铺设在地沟中间,沟壁与水管侧面的距离应不小于350mm。若直径为250mm,另一侧距离应不小于450mm;

4、沟底应有向集水坑或排水口倾斜的坡度。

地板上水环真空泵机组管路的铺设直径大于500mm的水管,可同管道泵一起安装在泵站机器间的地板上。水环真空泵吸、压水管安装呈一直线,不设弯头。这种铺设形式减少了管道长度和应力损失,水力条件好,便于安装、检修和操作。为便于在泵房内通行,应修建跨过管道并能走近机组和闸阀的便桥和梯子。
